產品簡介
JLT-S （ F） MLC系列同步開關投切智能濾波模塊是我司自主研發的高科技模塊話產品，業界率先采用32位ARM內核Cortex M3處理器，抗干擾能力強。是0.4KV低壓配電網節能線損、提高功率因數的新一代產品。它由智能測控單元，同步/復合開關電路，線路保護單元，低壓電力電容器， 電抗器構成。替代常規由智能控制器、熔絲、晶閘管/復合開關/接觸器、電容器、電抗器等散件在柜內和柜面由導線連接而組成的自動無功補償裝置。改變了傳統無功補償裝置體積龐大和笨重的結構模式，具有補償高效，安裝方便，節省空間，易于維護，性能穩定可靠等優點，適應了現代電網對無功補償?shù)母咭蟆?/p>
產品主要應用于諧波十分嚴重的無功補償場合，能夠可靠運行，不會產生諧波，對諧波無放大作用，并在一定程度上具有吸收消除諧波的功能。
JLT-S （ F） MLC系列同步開關投切智能濾波模塊的抑制諧波特性有低壓電力電容器（C）和與其串聯的電抗器（L ）決定，針對各次諧波，電抗器的感抗與電容器的容抗之間的比值不一樣。
電抗器感抗值的數值若以抑制3次諧波考慮時，電抗值應大于容抗的 11.2%;若以抑制5次諧波考慮時，電抗值應大于容抗的4%;若以抑制7次諧 波考慮時，電抗值應大于容抗的2%?？紤]到電容器組在運行中會有容量衰 （容抗值要增大）等因素，電抗器的電抗值應考慮一個可靠系數（一般取 1.2—1.5）。因此，電抗率一般需要取2.75%左右，以抑制7次諧波；取7% 左右，以抑制5次諧波；取13%左右，以抑制3次諧波。

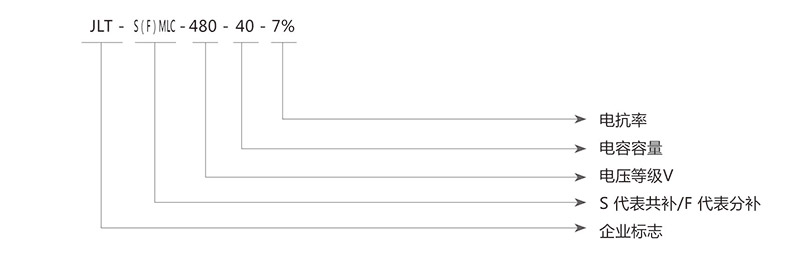

型號說明
主要特點
?顯示單/三相U、I、COScp、P、Q、S、THDU、THDI、F、3~21次諧波含有率，電容投切狀態、電源、故障指示等；
?控制輸出：1-128路投切,取樣物理量為無功功率，無投切振蕩、無補償呆區、電壓過零投入、電流過零切除；
?保護功能：欠壓、過壓、溫度、諧波、小電流、過流；
?設計特點：采用斷路器，經特殊設計，在5倍額定值電流時10ms內斷開。用于主回路電流速切總保護，避免跳上級開關，同時作為接入電源總開關， 采用電氣隔離的級聯方式及光電隔離的RS485通訊方式。電容器以主從方式組成一個星型網絡，通過主機根據功率因素因素等直接控制各個從機的投切。也可獨自運行；安裝簡單、擴容簡單、接線方便、節能環保，該產品可自動組網，具有手動/自動投切方式。

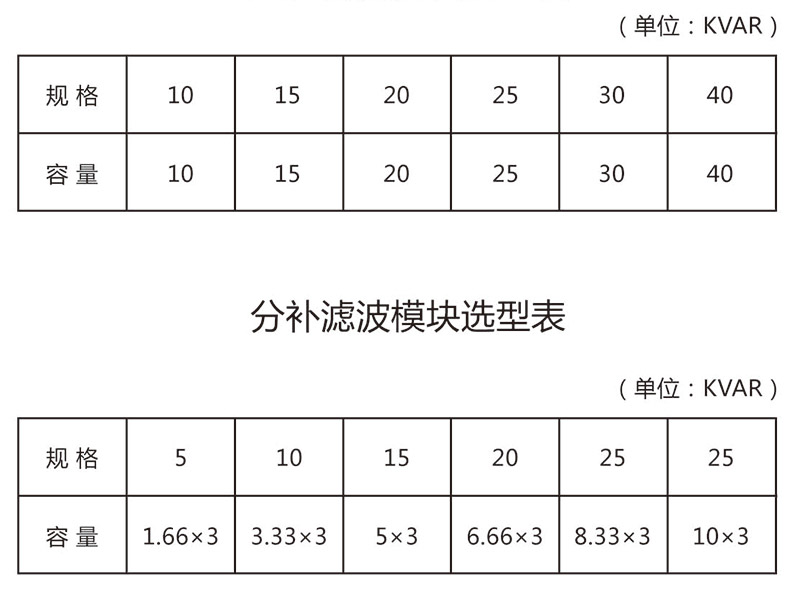

技術參數
